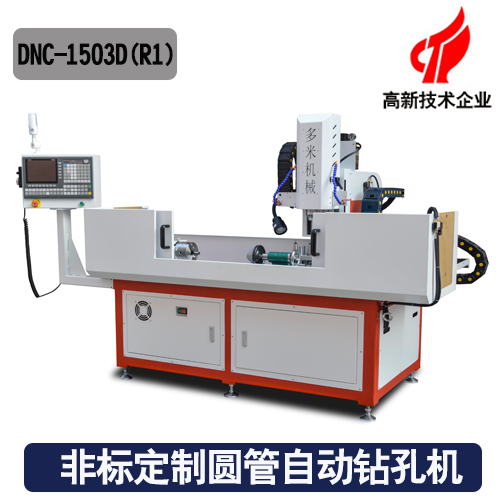

非標定制圓管自動鉆孔機 |
|
☆外形尺寸：3500*1500*1700
|
|
☆有效行程：1000*300*200mm
|
|
☆機床重量：1500KG
|
|
☆鉆孔范圍：1-20mm(14mm以上僅限膠管）
|
1、DNC-1530D(R1)非標定制圓管自動鉆孔機是一款多功能四軸鉆孔、攻絲、倒角銑削設備。
2、旋轉軸選用伺服電機搭配高精度諧波速機，旋轉定位精度高，可360度任意角度加工。
3、機床自動4把刀排式刀庫，解決一種產品多種孔徑加工問題，換刀方式簡單穩定。
4、機床經過美國進口(API)幾個樣干涉儀檢測、補償修正誤差，精度更好。

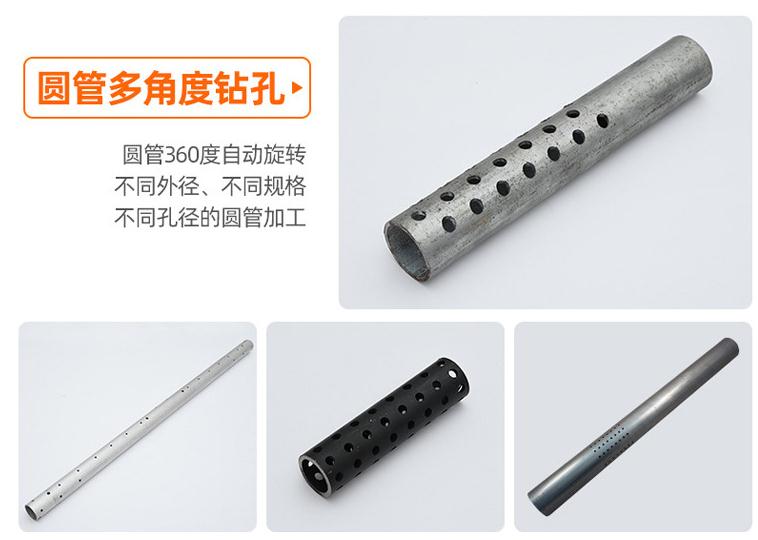

5、一次裝夾完成兩種規格牙孔加工，或者完成不同孔徑不同工序產品多面加工
|
DNC-1530D（R1）圓管數控鉆孔機 |
|
|
占地面積 |
3000*1500*1700(mm) |
|
有效加工行程 |
X軸1000mm*Y軸300mm*Z200mm |
|
旋轉軸A軸360度 |
|
|
旋轉軸夾持直徑 |
10-130mm（手動鎖緊卡盤帶手動鎖緊尾錐） |
|
排刀刀庫 |
4把 |
|
導軌平行度 |
≤0.01mm/1000mm |
|
導軌平面度 |
≤0.02mm/1000mm |
|
定位精度 |
0.02/1000(mm) |
|
重復定位精度 |
0.02/1000(mm) |
|
反向間隙（鐳身補償前） |
0.02mm |
|
主軸功率 |
0.55-3.0（kw）可按實際需求選配 |
|
主軸轉速 |
1500-60000（rpm）可按實際需求選配 |
|
傳動伺服電機功率 |
0.75（kw） |
|
電壓 |
AC220v |
|
系統儲存程序個數 |
約 10000 個 |
|
編程方式 |
電腦、手動編程兼用、CAD圖檔導入 |
|
機床重量 |
約 1500KG |
