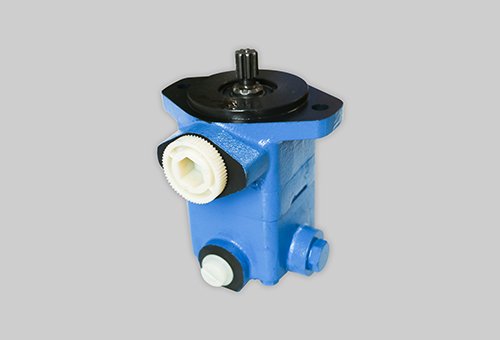

V10F系列葉片轉向泵
該系列泵在緊湊的外形里實現高工作壓力的能力,保證功率重量比高而安裝成本低,廣泛用于中型載重汽車動力轉向系統。
-
聯系方式
聯系人 :王濤
電話 :18235418168
型號說明
|
產品型號
|
轉速r/min
|
||
| 額定
|
最低
|
最高
|
|
| V10F-**1*-****10-*
|
1500
|
600
|
3600
|
| V10F-**2*-****10-*
|
|||
| V10F-**3*-****10-*
|
|||
| V10F-**4*-****10-*
|
3400
|
||
| V10F-**5*-****10-*
|
3200
|
||
| V10F-**6*-****10-*
|
3000
|
||
| V10F-**7*-****10-*
|
2800
|
||
規格參數
| V
|
10
|
F
|
-*
|
*
|
*
|
*
|
-*
|
*
|
*
|
*
|
10
|
*
|
| 葉片泵
|
系列號
|
閥的選擇
|
兩螺栓法蘭
連接尺寸
|
進油口
規格
|
泵的幾何排量代號
|
出油口、溢流口規格
|
軸伸連接方式
|
出油口相對于進油口位置
|
節流孔代
號與流量
|
溢流閥
設定壓力
|
設計系列號
|
軸的旋向
|
| F-流量控制和溢流
|
1：兩連接孔中心距106.3，泵體止口尺寸φ82.55，
0、6：兩連接孔中心距146.1，泵體止口尺寸φ101.6
|
P：NPTl
S：1.3125-12UNF-2B
|
1：3.3 mL/r
2: 6.6 mL/r
3: 9.8 mL/r
4: 13.1 mL/r
5: 16.4 mL/r 6: 19.5 mL/r 7: 21.8 mL/r
|
P：出油口3/4-16UNF-2B，
溢流口NPTl/2
T：出油口3/4-16UNF-2B，溢流口3/4-16UNF-2B
|
1型軸:平鍵軸
12型軸：13齒型花鍵軸
11型軸：9齒型花鍵軸
38型軸：11齒型花鍵軸
4型軸：半圓鍵軸
O型軸：端面鍵(扁方)軸
|
(從泵的后端蓋看)
A-相反
B-逆時針旋轉90°
C-同向 D-順時針旋轉90°
|
2-7.57L/min
3-11.36L/min、4-15.14L/min、 5-18.93L/min
6-22.71L/min
7-26.5L/min、
8-30.28L/min
|
A-1.7MPa、B-3.5MPa、C-5.2MPa、D-7.0MPa、
E-8.6MPa、F-10.0MPa.
G-12.1MPa、H-14.0MPa、
J-15.5MPa、K-17.5MPa
|
（從軸端看）
R-右旋{可省略）
L-左旋
|
