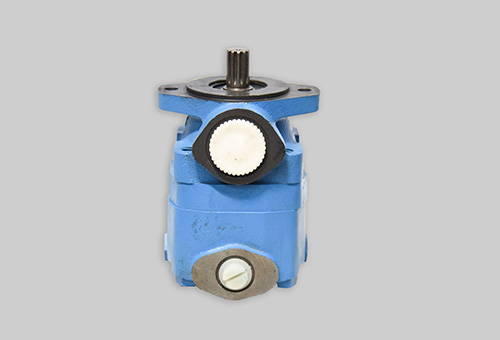

葉片泵

系列號

閥的選擇

兩螺栓法蘭

連接尺寸

進油口規格

排量代號

出油口規格

軸伸連接方式

出油口方向(從后蓋看)

節流孔代號與流量

溢流閥設定壓力

設計系列號

軸的旋向

F-單穩分流閥和溢流閥

1：兩連接孔中心距106.3，泵體止口尺寸φ82.55，

6：兩連接孔中心距146.1，泵體止口尺寸φ101.6

P：NPTl.25、   S：1.625-12UN-2B

D: 1.3125-12UNF-2B

6：18.9 mL/r

7: 22.1 mL/r

8: 25.2 mL/r

9: 29.7 mL/r

10: 32.2 mL/r 11: 36.4 mL/r

12: 39 mL/r

13:42.4mL/r

T：第一出油口3/4-16UNF-2B，

第二出油口7/8-14UNF-2B，油箱口3/4-16UNF-2B

1:1型軸,

11:11型軸,  38:38型軸,

62:62型軸,

39:39型軸

A-與進油口方向轉180°、

B-與進油口方向逆時針旋轉90°

C-與進油口方向一致、

D-與進油口方向順時針旋轉90°

2-8L/min

3-11L/min

4-15L/min

5-19L/min

6-231L/min

7-27L/min

8-30L/min

A-1.7MPa

B-3.5MPa

C-5.2MPa

D-7.0MPa

E-8.6MPa

F-10.0MPa

.G-12.1MPa

H-14.0MPa

J-15.5MPa

K-17.5MPa

（從軸端看）R-右旋{可省略）L-左旋
